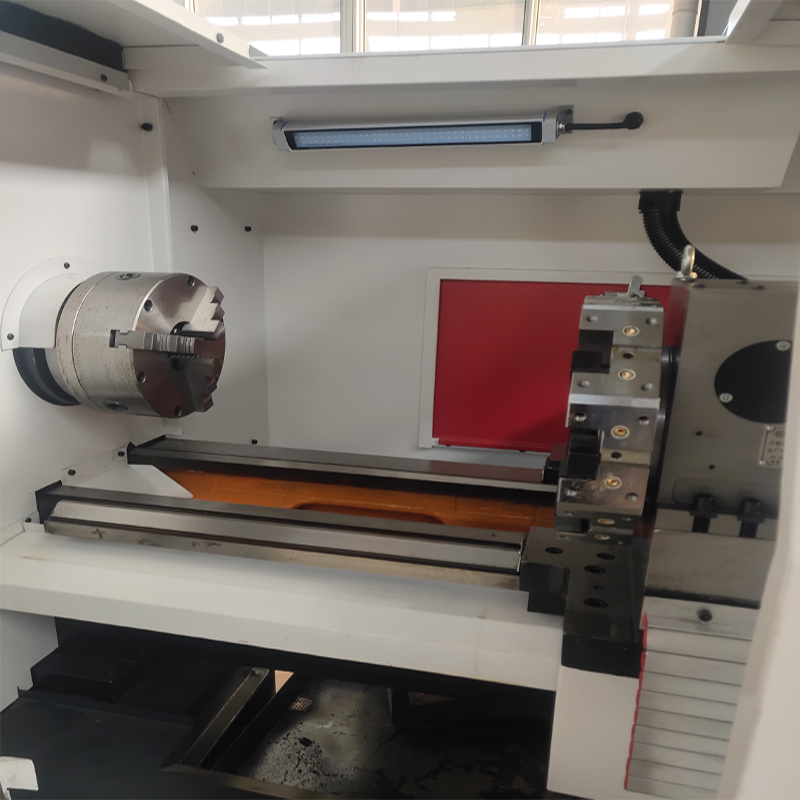

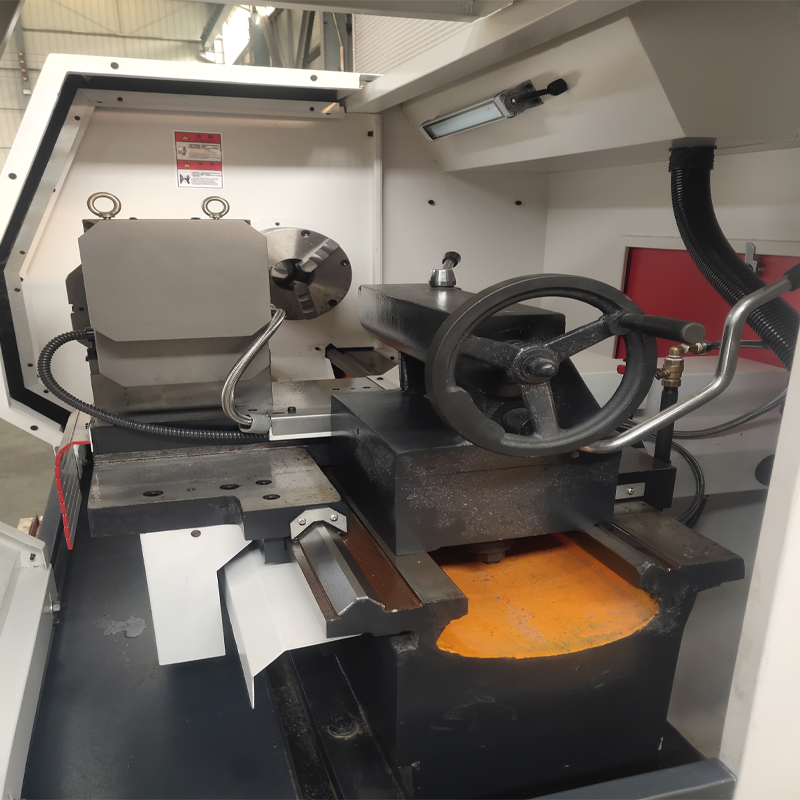

CK6150型數控車床是一種高效率數控車床，結構合理，制造精良，配置先進，造型美觀。機床通過數控系統自動控制，可對加工范圍內的各種內孔、外圓、圓錐面、圓弧面及螺紋進行加工，特別適用于中小批量的軸類、盤類零件的粗精加工。具有自動化程度高、編程簡單、精度高等優點。與國內同類型機床相比，具有以下特點：床身采用樹脂砂造型，導軌經過超音頻淬火和精密磨削，剛性好，精度高。
1.主軸采用 P5 級精密滑動軸承支承，抗振性好，回轉精度高。
2.主軸孔徑大，孔徑φ82mm。
3.數控系統選用國產名牌 GSK928 系統，進給采用大扭矩交流伺服驅動，Z 軸、X 軸采用電機與絲杠直聯，具有精度高等優點。機床防護采用雙拉門防護，外觀簡潔大方。
4.操作空間大，便于維修，整體宜人性好。
5.機床潤滑采用間歇式自動潤滑，用戶可根據使用情況適時調整，充分保證了導軌面的潤滑，有效提 高機床的精度保持性。
1.機床使用條件：
1）、電壓：三相交流 380V±10% 50Hz±1H
2）、控制電源：交流 110V 直流 24V
3）、濕度：≤85%
4）、氣溫：5～45°С 一般規格
|
項目 |
單位 |
技術參數 |
|
車身上大回轉直徑 |
mm |
Φ500 |
|
滑板上大工件回轉直徑 |
Mm |
Φ300 |
|
大加工長度 |
mm |
750/1000 |
|
主傳動形式 |
|
獨立主軸 |
|
主軸調速方式 |
|
變頻無極調速 |
|
主軸轉速范圍 |
r/min |
150-2000 |
|
主軸頭形式 |
|
8-D |
|
主軸通孔直徑 |
mm |
Φ82 |
|
主軸定心軸向錐度 |
|
1:4 |
|
主軸錐度 |
|
1:20 |
|
卡盤直徑 |
mm |
Φ250 |
|
主電機功率 |
kw |
7.5 |
|
刀架大行程 |
mm |
X:320 Z:760/1020 |
|
快速移動進給 |
mm/mit |
X:6000 Z:8000 |
|
定位精度 |
mm |
X:0.01 Z:0.015 |
|
尾座套筒直徑 |
mm |
Φ75 |
|
尾座套筒行程 |
mm |
180 |
|
尾座套筒錐孔錐度 |
|
MT5 |
|
重復定位精度 |
mm |
0.008 |
|
刀桿截面 |
mm |
25×25 |
|
機床外形尺寸（長×寬×高） |
mm |
2650/3200*1600*1700 |
|
機床凈重 |
<, SPAN style="FONT-WEIGHT: normal; mso-bidi-font-family: Calibri" g="EN-US" lan,>kg |
3200/3500 |
1、檢查操作面板上所有按鈕，開關，指示燈的接線，發現有誤應立即處理，檢查CRT單元上的插座及接線。地線檢查要求有良好的地線，測量立式加工中心地線，接地電阻不能大于1Ω。山東卓信數控機床有限公司
